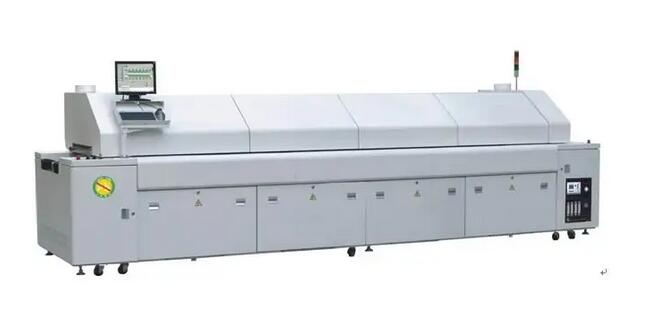

回流焊的結構組成部分
回流焊是用在SMT后段工藝，用于焊接PCB板上的貼片電子元件，回流焊的主要工藝優勢就是控溫、焊接氧化率低等優勢，回流焊內部有個加熱電路，將氮氣加熱到200多度后循環吹向貼好元件的PCB，元件焊盤端的錫膏熱熔，然后元件爬錫與主板固定
1）空氣流動系統
空氣流動系統的主要作用是氣流對流，讓氣流循環均勻，包括氣流速度、流量、流動性等
2）加熱系統
加熱系統由熱風電機、加熱管、熱電偶、固態繼電器、溫度控制裝置組成。
3）冷卻系統
冷卻系統的是對加熱完的PCB進行快速冷卻，通常有風冷、水冷兩種方式。
4）傳動系統
傳動系統包括網帶、導軌、中央支撐、鏈條、運輸電機、軌道寬度調節結構、運輸速度控制機構等部分。
5）助焊劑回收系統
助焊劑廢氣回收系統中一般設有蒸發器，通過蒸發器將廢氣加溫到450℃以上，使助焊劑揮發物氣化，然后冷水機把水冷后循環經過蒸發器，助焊劑通過上層風機抽出，通過蒸發器冷卻形成液體流到回收罐內。
6）廢氣處理與回收裝置
廢氣處理與回收裝置的作用：不讓助焊劑揮發物直接排放到空氣中；廢氣在回流焊中的凝固沉淀會影響熱風流動，降低對流效率，需要回收
7）頂蓋氣壓升起裝置
回流焊頂蓋可整體開啟，便于回流焊爐膛清潔，需要對回流焊進行維護保養
8）外形結構
外殼就是金屬外殼，鈑金焊接而成
